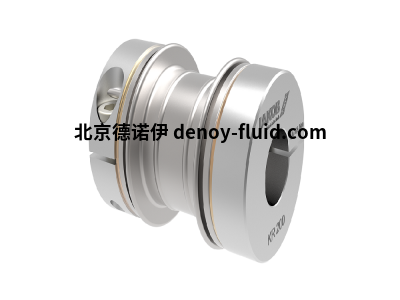

点击图片查看原图JAKOB Antriebstechnik KP系列金属波纹管联轴器
JAKOB Antriebstechnik是生产旋转变压器测量齿轮和带滑键连接的简单波纹管联轴器的制造商。
JAKOB Antriebstechnik KP系列金属波纹管联轴器特征
• 易于安装 两侧易于夹紧的轮毂
• 4 轴波纹管 - 总长度短 - 抗扭刚度高
• 扭矩范围：25 - 900 Nm
• 轴直径：10 - 75 mm
JAKOB Antriebstechnik KP 20/72金属波纹管联轴器技术规格：
额定扭矩：20 Nm
zui大扭矩：40 Nm
扭转刚度：9 Nm/arcmin
转动惯量：0.15 10 kgm²
zui大轴向轴偏差：± 0.5 mm
zui大横向轴偏移：0.2 mm
轴向弹簧刚度：70 N/mm
横向弹簧刚度：450 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø9 / Ø30 毫米
质量：约 0.35 公斤
材料设计：波纹管：不锈钢 1.4571，花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB Antriebstechnik KP 35/72金属波纹管联轴器技术规格：
额定扭矩：35 Nm
zui大扭矩：70 Nm
扭转刚度：9 Nm/arcmin
转动惯量：0.15 10 kgm²
zui大轴向轴偏差：± 0.5 mm
zui大横向轴偏移：0.2 mm
轴向弹簧刚度：70 N/mm
横向弹簧刚度：450 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø10 / Ø32mm
质量：约 0.35 公斤
材料设计：波纹管：不锈钢 1.4571，花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB Antriebstechnik KP 60/77金属波纹管联轴器技术规格：
额定扭矩：60 Nm
zui大扭矩：120 Nm
扭转刚度：14 Nm/arcmin
转动惯量：0.28 10 kgm²
zui大轴向轴偏差：± 0.6 mm
zui大横向轴偏移：0.2 mm
轴向弹簧刚度：70 N/mm
横向弹簧刚度：650 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø13 / Ø35mm
质量：约 0.47 公斤
材料设计：波纹管：不锈钢 1.4571，花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB Antriebstechnik KP 170/92金属波纹管联轴器技术规格：
额定扭矩：170 Nm
zui大扭矩：340 Nm
扭转刚度：28 Nm/arcmin
转动惯量：0.82 10 kgm²
zui大轴向轴偏差：± 0.8 mm
zui大横向轴偏移：0.2 mm
轴向弹簧刚度：100 N/mm
横向弹簧刚度：1000 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度：zui大 11,000 rpm
D1/2 zui小/zui大 = Ø18 / Ø43 毫米
质量：约 0.86 公斤
材料设计：波纹管：不锈钢 1.4571，花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB Antriebstechnik KP 270/93金属波纹管联轴器技术规格：
额定扭矩：270 Nm
zui大扭矩：540 Nm
扭转刚度：52 Nm/arcmin
转动惯量：0.0018 kgm²
zui大轴向轴偏差：± 0.8 mm
zui大横向轴偏移：0.2 mm
轴向弹簧刚度：90 N/mm
横向弹簧刚度：1300 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度：zui大 11,000 rpm
D1/2 zui小/zui大 = Ø25 / Ø55 毫米
质量：约 1.36 公斤
材料设计：波纹管：不锈钢 1.4571，花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB Antriebstechnik KP系列金属波纹管联轴器型号
JAKOB Antriebstechnik KP 20/72
JAKOB Antriebstechnik KP 20
JAKOB Antriebstechnik KP 25
JAKOB Antriebstechnik KP 35/72
JAKOB Antriebstechnik KP 35
JAKOB Antriebstechnik KP 60/77
JAKOB Antriebstechnik KP 60
JAKOB Antriebstechnik KP 100
JAKOB Antriebstechnik KP 170/92
JAKOB Antriebstechnik KP 170
JAKOB Antriebstechnik KP 270/93
JAKOB Antriebstechnik KP 270
JAKOB Antriebstechnik KP 400/97
JAKOB Antriebstechnik KP 400
JAKOB Antriebstechnik KP 600
JAKOB Antriebstechnik KP 900
JAKOB Antriebstechnik KP系列金属波纹管联轴器
